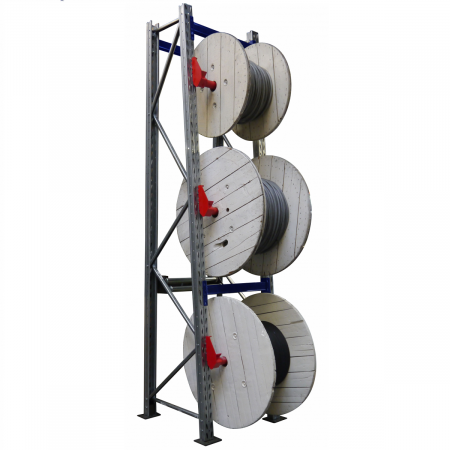

Rack à tourets – Stockage dynamique des bobines de câbles
Hauteur : 2400 à 5500 mm
Chaque touret de câble est sur un axe, prêt à être déroulé : gain de temps.
Manutention simplifiée, ergonomie, sécurité : confort de travail.

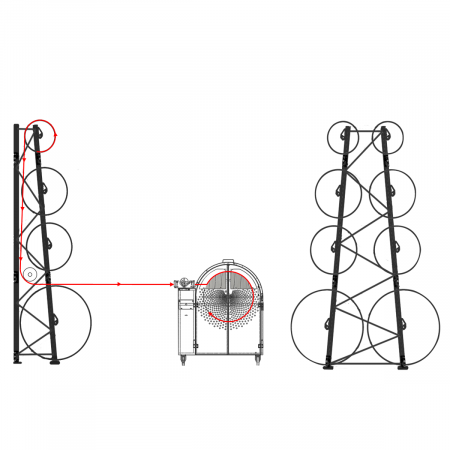

Stockage en hauteur (jusqu’à 5500 mm) et modularité (simple ou double face) : gain de place.
Visualisation immédiate du stock.
Rack à tourets fabriqué en France.
La sécurité avant tout.
Description :
Stockage dynamique des tourets pour l’industrie, la distribution et la logistique. Ce rack à touret, fabriqué en France, est la meilleure solution pour les coupes de câbles.
Caractéristiques techniques :
| Diamètre maximum des tourets | 1400 mm |
| Poids maximum des tourets | 1400 kg |
| Charge maximale par travée simple face | 4350 kg |
| Charge maximale par travée double face | 8700 kg |

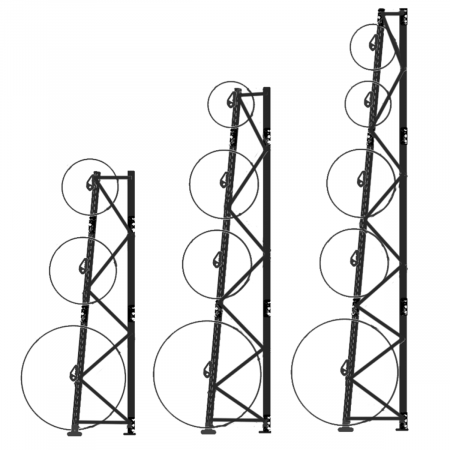

| Hauteurs standards | 2400 mm (3 niveaux de tourets), 3500 mm (3 niveaux de tourets), 4500 mm (4 niveaux de tourets), 5500 mm (5 niveaux de tourets) |
| Largeurs standards de travée | 720 mm, 920 mm, 1220 mm |
| Profondeur des échelles à la base | Simple face : 925 mm, Double face : 1609 mm |
| Axes | Diamètre 34 mm ou 60 mm, selon le diamètre du trou central des tourets |
| Largeur maximale des tourets | Dans les travées largeur 720 mm : 640 mm, Dans les travées largeur 920 mm : 840 mm, Dans les travées largeur 1220 mm : 1040 mm |

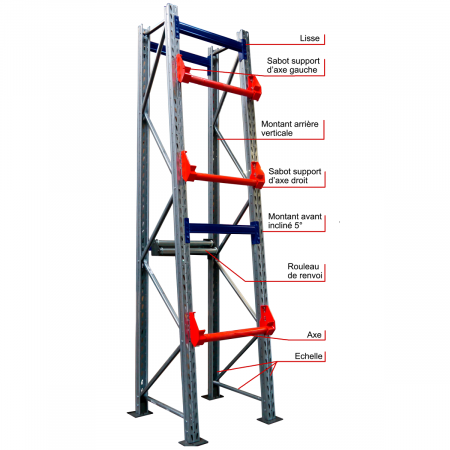

| Montants | Largeur : 80 mm, Inclinaison : 5° vers l’arrière |
| Finitions | Échelles : acier laminé à chaud, galvanisation à chaud Sabots et axes : acier poudrage époxy rouge RAL 3020 Lisses : acier poudrage bleu RAL 5003 |
| Options | Niveau supplémentaire (axe et sabots), Adaptateur de fourches pour chariot élévateur, Perche de déroulement, Rouleau double spécial fibre optique, Enrouleurs à rappel automatique |
Avantages :
- Stabilité de la structure grâce aux montants inclinés.
- Conception spéciale des sabots supports d’axe pour éviter la sortie de l’axe et le blocage.
- Rouleau de renvoi avec flasques sur chaque travée pour une meilleure répartition des efforts de traction.
- Fixation obligatoire au sol par chevilles mécaniques ou chimiques.
- Adaptateur pour les fourches du chariot élévateur pour une sécurité optimale.
Fabrication spéciale sur demande : autres hauteurs, largeurs ou charges disponibles.
Documentation technique :
| Référence | Version | Hauteur (mm) | Largeur entre échelles (mm) | Nombre de niveaux | Largeur maximale touret (mm) | Profondeur des échelles (mm) |
|---|---|---|---|---|---|---|
| 19.2986.42 | Simple face – Départ | 2400 | 720 | 3 | 640 | 925 |
| 19.2986.30 | Simple face – Suivant | 2400 | 720 | 3 | 640 | 925 |
