Stockage de 9 à 12 tourets
– Hauteur : 2400 à 4500 mm
– Gains de temps : chaque touret est sur un axe prêt à être déroulé
– Manutention simplifiée : ergonomie et confort de travail des opérateurs
– Gain de place : stockage en hauteur
– Visualisation rapide et facile de l’état du stock
– Possibilité de fixer sur le rack l’alimentation électrique de la machine mobile

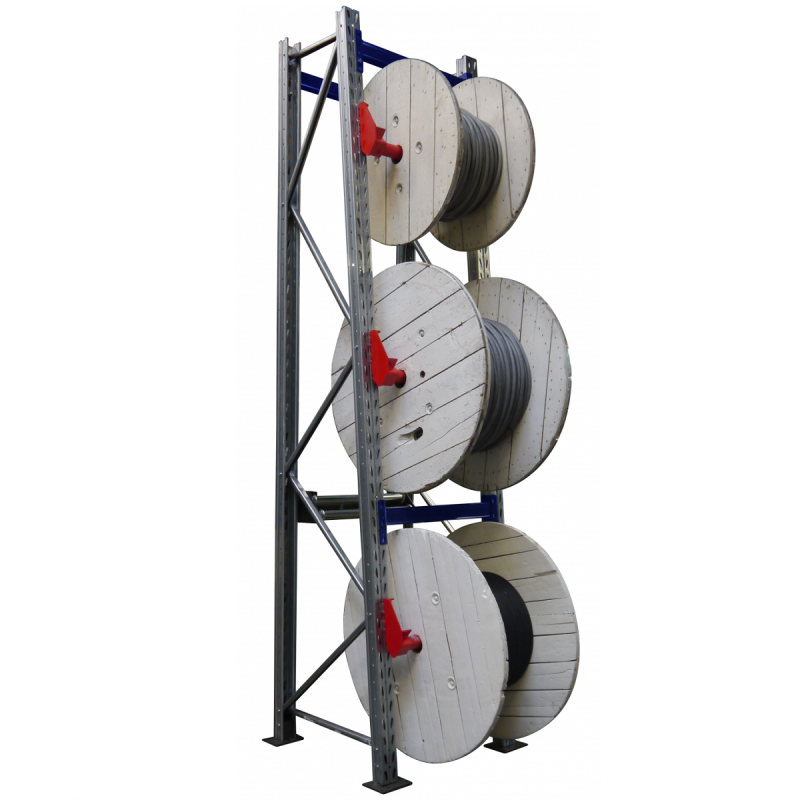

Description : Pack complet de rack à tourets composé de 3 travées : 1 travée de départ et 2 travées suivantes.

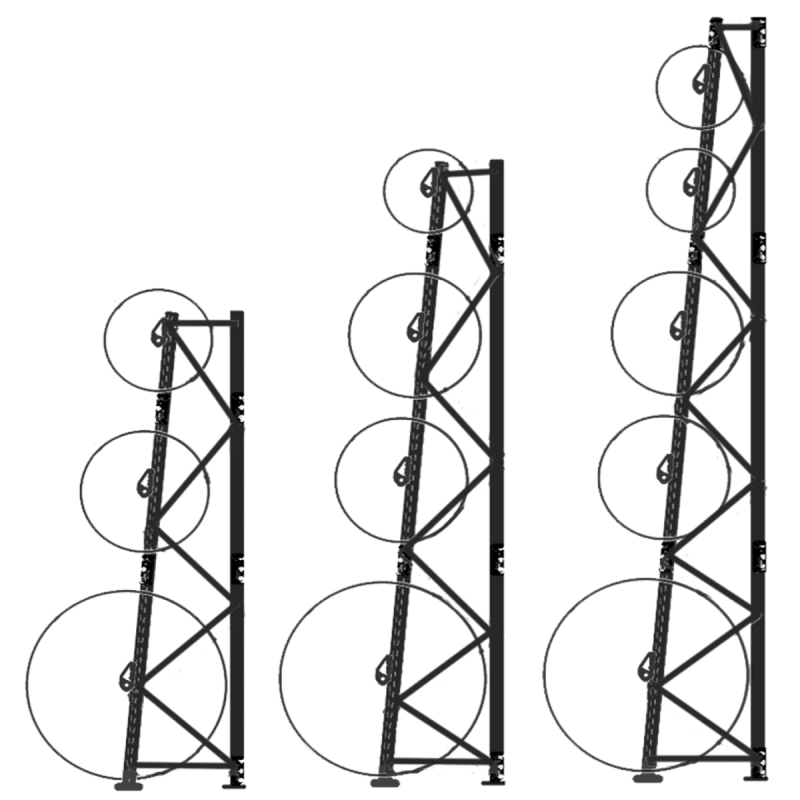

Ce stockage dynamique de tourets est disponible dans 3 hauteurs : 2400 mm (9 tourets), 3500 mm (9 tourets) ou 4500 mm (12 tourets).
Caractéristiques techniques :
| Charge maxi par travée simple face | 4350 kg |
| Pour tourets de Ø maxi | 1400 mm |
| Largeur maxi du touret | 840 mm |
| Poids maxi du touret | 1400 kg |
| Rouleau de renvoi simple | Sur chaque travée |
| Fixation au sol obligatoire | Oui |
| Échelles | Acier laminé à chaud, galvanisation à chaud et en continu |
| Lisses | Acier, poudrage bleu RAL 5003 |
| Force de traction horizontale | 600 N |
Ces finitions évitent au rack de s’écailler et de rouiller suite aux chocs qu’ils peuvent subir, ne nécessitent aucun entretien et assurent une grande durabilité.
Pour stocker en toute sécurité :
– Stabilité de la structure : montants avant inclinés de 5° vers l’arrière.
– Les tourets les plus lourds doivent être stockés en bas.
– Conception spéciale des sabots supports d’axe : pour éviter la sortie de l’axe et le blocage du touret contre les échelles.
– Rouleau de renvoi avec flasques sur chaque travée : pour une meilleure répartition des efforts de traction, éviter la sortie du touret, être réglable en hauteur et permettre une entrée du câble à l’horizontale, optimisant la précision de la mètreuse.
Fixation obligatoire au sol : par chevilles mécaniques (double cône à expansion) ou chevilles chimiques.
Adaptateur pour les fourches du chariot élévateur : indispensable pour charger et décharger en toute sécurité (fabriqué sur mesure).
Implantation du rack à tourets :
– La largeur des allées doit être suffisante pour la manœuvre et le chargement.
Options :
- Niveau supplémentaire (axe et sabots)
- Adaptateur de fourches pour le chariot élévateur
- Perche de déroulement
- Rouleau double spécial fibre optique
- Enrouleurs à rappel automatique pour l’alimentation de la machine enrouleuse
Documentation(s) technique(s) :
| Référence | Haut. (mm) | Nbre de travées | Module | Version | Nbre de niveaux | Nbre de tourets stockés | Largeur entre échelles (mm) | Larg. max. touret (mm) | Charge max. par travées (kg) | Ø touret | Ø axe (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 202.4372.01 | 2400 | 3 | 1 départ et 2 suivants | Simple face | 3 niveaux par travées | 9 | 920 | 840 | 4350 | 1400 mm (maxi) | 60 (34 mm sur demande) |
| 202.4372.02 | 3525 | 3 | 1 départ et 2 suivants | Simple face | 3 niveaux par travées | 9 | 920 | 840 | 4350 | 1400 mm (maxi) | 60 (34 mm sur demande) |
| 202.4372.03 | 4500 | 3 | 1 départ et 2 suivants | Simple face | 3 niveaux par travées | 12 | 920 | 840 | 4350 | 1400 mm (maxi) | 60 (34 mm sur demande) |
